振動篩常見運動軌跡
文章出處：原創
責任編輯：admin
人氣：3393
發表時間：2016-05-28 02:49
振動篩的振動方式有很多種，根據運動軌跡可以分為直線型振動、圓或橢圓振動、曲線形振動復合振動，產生振動時一般都是利用振子激振所產生的復旋型振動而工作的，振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。

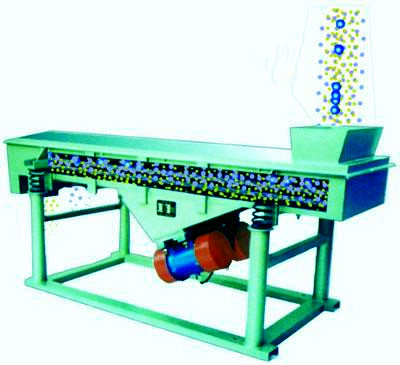

直線型振動
振動體(振動箱體和物料)的振動軌跡在水平面及垂直面上的投影都是直線者，其振動形式稱為直線型振動。此類型的振動篩即被稱為直線振動篩或直線篩。將兩臺相同型號的振動電機安裝在振動設備機體上，使兩個振動電機轉軸處于互相平行的位置，運行時兩臺振動電機轉向相反，則兩臺振動電機運轉必然同步，機體產生直線型振動。
振動體(振動箱體和物料)的振動軌跡在水平面及垂直面上的投影都是直線者，其振動形式稱為直線型振動。此類型的振動篩即被稱為直線振動篩或直線篩。將兩臺相同型號的振動電機安裝在振動設備機體上，使兩個振動電機轉軸處于互相平行的位置，運行時兩臺振動電機轉向相反，則兩臺振動電機運轉必然同步，機體產生直線型振動。
圓或橢圓振動
振動體的振動軌跡在水平面上的投影是一條直線，而在垂直面上的投影為一圓或橢圓者，其振動形式稱為圓或橢圓型振動。此類振動篩即被稱為圓振動篩或圓振篩。通常將一臺振動電機安裝在振動機械的機體上，即可產生這種運動。圓形或橢圓形振動發生在與振動電機轉軸相垂直的平面上，其形式則看振動電機與整機重心的相對位置而定。
振動體的振動軌跡在水平面上的投影是一條直線，而在垂直面上的投影為一圓或橢圓者，其振動形式稱為圓或橢圓型振動。此類振動篩即被稱為圓振動篩或圓振篩。通常將一臺振動電機安裝在振動機械的機體上，即可產生這種運動。圓形或橢圓形振動發生在與振動電機轉軸相垂直的平面上，其形式則看振動電機與整機重心的相對位置而定。
復合振動
振動體的振動是由兩組激振系統產生的，其振動形式稱為復合振動。一般有雙頻復合型及雙幅復合型兩種形式。某些特殊性能的振動篩分設備，使用兩臺不同型號不同轉速的振動電機，分裝于篩分設備的受料端和出料端，使受料端呈現大振幅低頻率的振動，同時出料端呈現小振幅高頻率的振動，篩分設備的中部重疊兩種振動，使篩分設備起到更的篩分作用。
旋振動又稱三維振動
振動體的振動軌跡在水平面上的投影是一圓或橢圓，其振動形式稱為旋振動。此類振動篩即被稱為旋振篩。旋振動又可分為平旋型振動、渦旋型振動和復旋型振動三種形式。當振動體的振動軌跡在垂直面上的投影為一水平直線者，其振動形式稱為平旋型振動；當振動體的軌跡在垂直面上的投影為一斜直線者，其振動形式稱為渦旋型振動；當振動體的振動軌跡在垂直面上的投影為一圓或橢圓者，其振動形式稱為復旋型振動。通常由立式振動電機激振的振動設備產生旋 振動，其振動形式則看立式振動電機兩端激振塊的夾角而定。也可將兩臺底腳安裝型振動電機分裝于振動設備兩側，使其轉軸呈一設定的角度，則振動設備也將產生旋振動。
